AVX512メモ

Opmask

Opmaskレジスタを使って、SIMDの各要素について、処理する、処理しないを指定できます。

OpmaskレジスタはK0～K7の8つあり、各64ビットです。{ } 内に書けるのはK0を除く7つのレジスタのうちのひとつです。

intrinsicsでは__mmask8、__mmask16、__mmask32、__mmask64型変数を使用します。

マージマスク {k1}

第一オペランドの後に{ }で囲ってOpmaskレジスタをひとつ指定すると、Opmaskレジスタのビットが立っている要素だけが処理され、立っていない要素はデスティネーションのもとの内容がそのまま残ります。

intrinsicsでは_mask_がついたintrinsicsを使い、第一パラメータで「もとの内容」を、第二パラメータでOpmaskを指定します。

例

• 要素ひとつが1ビットです。byte命令なら1バイトごとに1ビット、QWORD命令なら1 QWORDごとに1ビットです。
• Opmaskはデスティネーション側の要素に対応します。ソースと並び順が入れ替わるような命令の場合、デスティネーション側の並び順で指定します。（一部命令を除く）
• 32x4のような複数要素をひとかたまりで処理するような命令でも、要素ひとつが1ビットです。32x4命令なら32ビットの要素ひとつが1ビットです。
• ビットが0の要素は処理されず、対応するソース側の要素も読み込まれません。

{k1}を指定しなかったときはOpmask=全ビット1（すべての要素を処理）として扱われます。

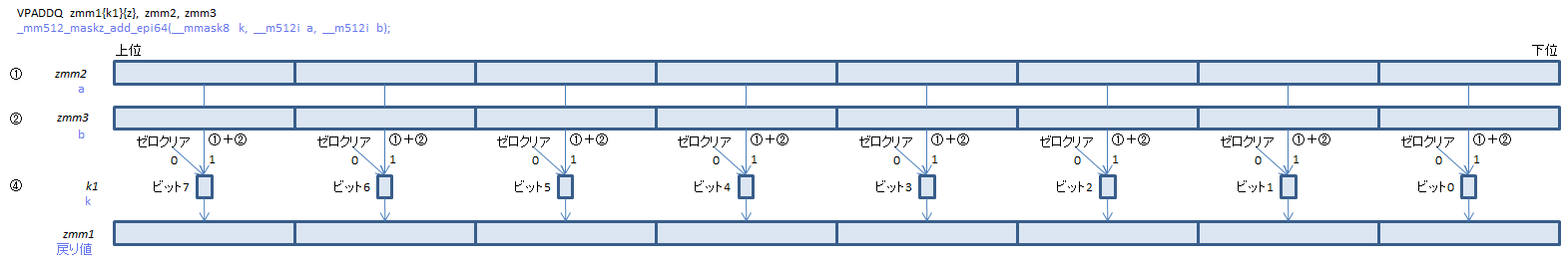

ゼロマスク {k1}{z}

第一オペランドでOpmaskレジスタを指定した上で、そのあとに {z} を指定すると、Opmaskレジスタのビットが立っていない要素はゼロクリアされます。

intrinsicsでは_maskz_がついたintrinsicsを使い、第一パラメータでOpmaskを指定します。

例

• デスティネーション側がメモリのときはゼロマスクは使えません。

Opmask操作命令

Opmaskレジスタに値をセットしたり、値を取り出したり、演算したりするには専用の命令を使います。 →Opmaskレジスタ命令

その他

• 新形式の比較命令、テスト命令は結果をOpmaskレジスタに返します。
• 新設のcompress系の命令を使うとOpmaskが立っている要素だけを抽出して右詰めにすることができます。
• 新形式のblend命令はOpmaskで二択を指定します。
• VPMOVM2Q/VPMOVM2D/VPMOVM2W/VPMOVM2B命令で旧形式の比較結果（QWORD/DWORD/WORD/BYTEの全ビットが1/全ビットが0）に変換できます。

m64bcst/m32bcst/m16bcst

ソースオペランドのm64bcstのところに「qword bcst [rcx]」のように64ビットのメモリオペランドを書くことで、1つの64ビット値を全要素にブロードキャストしたものをソースオペランドとすることができます。

m32bcstも同様に32ビット値をブロードキャストすることができます。

FP16型の命令ではm16bcstで16ビット値をブロードキャストできます。

ブロードキャストできるのはソースオペランドがメモリのときだけです。レジスタからブロードキャストすることはできません。

整数型の16ビット、8ビット命令ではブロードキャストはできません。

丸め指定{er}、浮動小数点例外抑制{sae}

{er}、{sae}の指定ができる命令では、MXCSRの例外マスク、丸め指定をその命令だけオーバーライドすることができます。

512ビット命令で、メモリオペランドを使わない場合にのみ指定できます。

intrinsicsでは_roundのついたintrinsicsを使い、最後のパラメータで指定します。

多くの浮動小数点命令では{er}で丸めを指定します。{er}を指定したときは浮動小数点例外抑制が必ずついてきます。丸め方法だけオーバーライドして例外はMXCSRどおり、という指定はできません。

丸めが発生しない命令や、丸め方法を固有に決めている命令では{er}は指定できません。代わりに{sae}で浮動小数点例外抑制を指定できます。saeはSuppress All Exceptionの略です。

浮動小数点例外抑制をしたときは割り込みが起きないだけでなくMXCSRの例外通知フラグも立ちません。
